氫氣露點對鉬粉還原過程影響的研究

       摘  要：結合生產一線實踐經驗及定性、定量實驗數據，本文從生產實際情況和設備特點入手，較為詳細地闡述了伴隨一段還原過程中氫氣露點的增加對鉬粉還原過程所造成的影響。一段還原氫氣露點提高有助于緩解二氧化鉬的板結程度，熱浴加濕到+20 ℃露點的入口氫氣氣氛，在穩定工藝條件下可生產出費氏粒度6.4 μm形貌均勻、分散性佳的大粒度鉬粉顆粒。

        關鍵詞：氫氣;露點;鉬粉

        DOI:10.13384/j.cnki.cmi.1006-2602.2018.05.00

       中圖分類號：TG146.4⁺12   文獻標識碼: A   文章編號：1006-2602（2018）05-0000-00

        The Effect of Hydrogen Dew Point on the Reduction Process of Molybdenum Powder

CHEN Cheng,ZHAO Xin- rui,XUE Xia -ying,WANG Feng,LIU Zhen- hua

(Metal Branch ，Jinduicheng Molybdenum Co., Ltd., Xi’an 710077,Shaanxi,China )

       Abstract: Based on the practical experience of production line and the qualitative and quantitative experimental data, this paper begins with the actual situation of production and the characteristics of equipment, and expatiates on the influence of the increase of hydrogen dew point during the reduction process on the molybdenum powder reduction process. The addition of a reduced hydrogen dew point helps to alleviate the degree of doping of molybdenum dioxide. The hot bath is humidified to the inlet hydrogen atmosphere at 20 ℃  dew point. Under the stable process conditions, large-grained molybdenum powder with the particle size of 6.4 μm could be produced while the dispersion is good and the morphology is uniform.

       Key words: hydrogen ;dew point ;molybdenum powder

      氫氣在標準狀態下密度為0.089 9 g/L，是相對分子質量最小的物質，主要用作還原劑。三氧化鉬熔點為795 ℃，沸點為1 155 ℃，在800~1 000 ℃蒸氣中主要以聚合分子(MoO₃)₃的形式存在，溫度高于600 ℃顯著升華，與氣態水結合生成MoO₃ (H₂O)₃^[1]，適當增加一段還原氫氣中的氣態水含量，能有效促進三氧化鉬揮發^[2]。

        兩段還原過程中MoO₃還原成MoO₂的過程是連續反應，中間產物是Mo₄O₁₁，氫的離解、吸附、生成原子態氫是氫還原的三個階段^[3]。氫氣露點對鉬粉的粒度分布和表觀形貌均有影響，此次研究對于生產不同指標的鉬粉產品具有一定借鑒意義。

       1. 實驗部分

       1.1實驗原料

        實驗選用渭南化學分公司美國AMAX全自動化生產線提供的二鉬高純?nèi)趸f，選用的3批原料費氏粒度、K含量和松裝密度指標近似，其他雜質元素Fe、Ni、W、Ca、Mg、Al等含量基本相同，具體指標如表1所示。

        表1 高純?nèi)趸f原料主要指標

       1.2實驗設備

        一段還原設備為單管馬弗爐，配帶入口氫氣加濕系統，入口氫氣露點是-20 ℃以下的干燥氫氣，在通過溫度傳感控制水溫的熱水水浴后實現加濕，加濕系統最高可將露點增加到略高于+20 ℃；二段還原設備是十八管還原爐。

        1.3實驗過程

        實驗過程參考劉俊懷的一種調節氫氣露點還原氧化鉬的方法^[4]，一段還原分別選用氫氣露點-20 ℃、10 ℃和20 ℃的3種氣氛，原料及產品編號對應工藝如表2所示；一段還原工藝參數具體如表3所示；二段還原過程主要工藝參數如表4所示。

        表2 原料及產品編號對應工藝參數

         表3  一段還原工藝參數

       表4 二段還原工藝參數

        2. 結果討論與分析

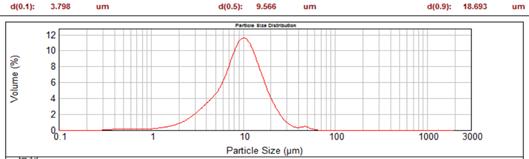

        3.批原料粒度分布（分散劑為水）如圖1所示，粉末顆粒大小接近，粒度分布較窄，正態性良好。

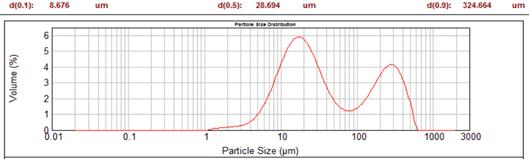

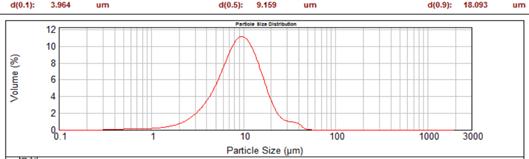

                                                                               圖1  原料粒度分布圖

         2.1一段還原實驗

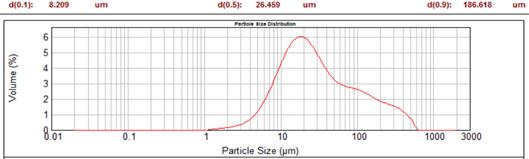

         3.批原料采用不同氫氣露點工藝，所得二氧化鉬樣品粒度分布（分散劑為水）如圖2所示，掃描電鏡照片如圖3所示。

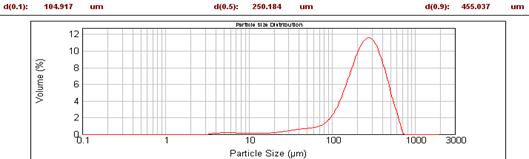

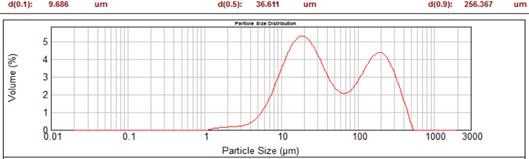

                                                                           圖2 二氧化鉬樣品粒度分布圖

         由圖2可見，馬弗爐氫氣露點為-20 ℃時，粒度分布呈現明顯的雙峰，且第二峰面積較大，遠離主峰；當氫氣露點增大到+10 ℃時，粒度分布圖形仍呈雙峰，但第二峰相對靠攏主峰，從分布值看D（10）、D（90）向D（50）值靠攏，有分布變窄趨勢；當氫氣露點增大到+20 ℃時，第二峰消失，粒度分布為單峰，整體顆粒粒度分布均勻、峰值提高。

       在MoO₃還原成MoO₂的過程中存在低熔點中間相Mo₄O₁₁和MoO_2.89的相變過程^[5]，該轉變過程為放熱反應，若料層厚度較厚，則反應過程中的熱量較難逸出，易使中間相出現局部熔融從而造成板結形成粗大顆粒，在粒度分布上呈現明顯的第二峰。

       水的比熱容大于氫氣，反應氣氛中的水帶走部分熱量，此外水的存在抑制反應正向進行，降低了中間相造成的板結程度，平緩了反應速率，得到較為松散的二氧化鉬粉末，這也解釋了粒度分布圖呈現的結果。

                                                                    圖3 二氧化鉬樣品SEM掃描電鏡照片

       由圖3可見，隨著氫氣露點增加，二氧化鉬顆粒棱角逐漸明顯，氫氣露點為+20 ℃時晶體層片狀效果更清晰，部分大顆粒表面有凹坑并有微小顆粒附在其表面上，符合氣相遷移模型^[6]，也側面佐證了一段還原氣氛中水分可以有效地促進三氧化鉬的遷移效果。

       一段還原不同氫氣露點條件下還原得到的二氧化鉬費氏粒度，如圖4所示。

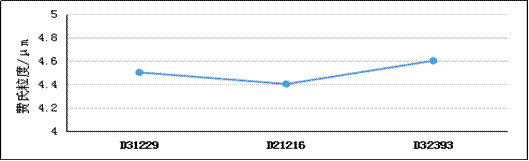

                                        圖4 二氧化鉬樣品費氏粒度

       由圖4可見，樣品的費氏粒度沒有明顯規律。結合圖3-2、3-3分析，二氧化鉬樣品受氫氣露點影響板結程度各不同，顆粒分布、微觀形貌上的差異表現在費氏粒度測量值的波動情況，一定程度上影響了測量準確性。

        2.2二段還原實驗

         3個二氧化鉬樣品在二段還原采用相同工藝，所得鉬粉經280目篩網篩分，得到的鉬粉樣品粒度分布(干法)如圖5所示，掃描電鏡照片如圖6所示。

                                                                             圖5  鉬粉樣品粒度分布

        由圖5可見，3個鉬粉樣品的粒度分布跨度均較窄，正態性良好。隨著一段還原氫氣露點增加，粒度分布稍變窄，D(10)、D(50)、D(90)值整體趨勢增大，分布圖向右移，表明鉬粉顆粒大小的增加是整體的變大，而非團聚、燒結態等某些突變性增大導致的鉬粉粒度平均值增大。

                                                                         圖6  鉬粉樣品SEM掃描電鏡照片

       由圖6可見，隨著氫氣露點的增加，對應鉬粉顆粒形貌均勻，整體粒徑較大、一致性強，佐證了圖5中粒度分布的圖形效果。從鉬粉還原過程的遺傳特性^[7]來看，氫氣露點的提高有效地促進了還原反應的遷移效果，得到形貌均勻還原充分的二氧化鉬顆粒，在二段還原過程中更有利于鉬粉顆粒長大的擴散、遷移機制，制取分散性佳的大粒度鉬粉。

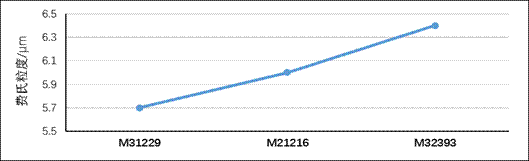

圖7 鉬粉的費氏粒度

        由圖7可見，隨著一段還原氫氣露點的增加，對應鉬粉的費氏粒度增大趨勢較為明顯，呈正相關關系，樣品粒度從5.7μm增大到6.4 μm，增加一段氫氣露點可用于生產大粒度鉬粉產品。受設備條件制約，氫氣露點高于+20 ℃時對鉬粉粒度的影響未進行研究。

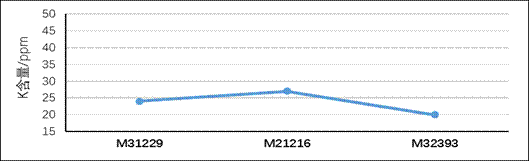

                                                                                     圖8 鉬粉的K含量

         由圖8可見，在一段氫氣露點不超過+20 ℃的范圍內，鉬粉樣品K含量未見顯著差異，均適用于生產穩定的低K鉬粉產品。

         4. 結 論

      (1)氫氣露點在一定程度上起到了抑制二氧化鉬板結的效果，平緩反應速率，得到較為松散的二氧化鉬粉末。

      (2)一段還原過程中氫氣露點的提高能有效促進還原反應的遷移效果，得到形貌均勻、還原充分的二氧化鉬顆粒。

      (3)一段還原氫氣露點的提高有助于得到窄帶粒度分布的鉬粉顆粒，在一定范圍內鉬粉費氏粒度增大趨勢較為明顯，與一段還原氫氣露點增加呈正相關關系。

     (4)從氧化鉬的遺傳特性來看，一定范圍內調節一段還原氫氣露點，可制備形貌均勻、分散性佳的大粒度鉬粉顆粒。

                                                                                 參考文獻

[1] 向鐵根. 鉬冶金[M]. 長沙：中南大學出版社,2002：7-8.

[2] 付小俊 。黃曉玲. 影響鉬粉粒度因素的探討[J]. 中國材料進展, 2004, 23(12):20-22.

[3] 魏世忠, 韓明儒, 徐流杰,等. 鉬合金的制備與性能[M].北京：科學出版社，2012（1）：51-55.

[4] 劉俊懷 ,王仙琴. [I]一種調節氫氣露點還原氧化鉬的方法: CN200710179662.X[P].2008-06-18.

[5] 張啟修 ，趙秦升. 鎢鉬冶金[M].北京：冶金工業出版社，2007:272-274.

[6] 趙寶華, 朱 琦.  鉬及鉬復合材料理論與實踐[M].西安：西北工業大學出版社，2014：66-69

[7] 武 洲, 李 晶. 鉬粉還原過程中的遺傳特性研究[J]. 中國鉬業, 2010, 34(6):40-44.
